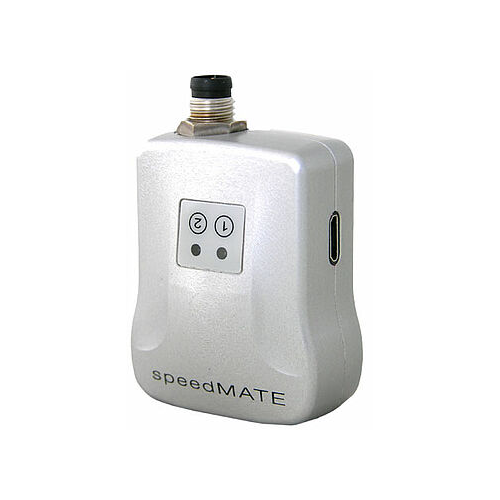

    speedMATE – snímač pro bezkontaktní optické měření rychlosti
    speedMATE – snímač pro bezkontaktní optické měření rychlostispeedMATE – snímač pro bezkontaktní optické měření rychlostispeedMATE – bezkontaktní optické měření rychlosti

    Bezkontaktní optický inkrementální snímač pro měření rychlosti a kusového zboží za účelem sledování, kontroly a regulace výrobních systémů.

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Wachendorff Automation špecialisti

    • ikona parametru ---Rozsah měření: 15 až 60 mm
    • ikona parametru rychlostRychlost: 0.5 až 135 m/min (2,250 mm/s)
    • ikona parametru přesnostPřesnost: ± 0.3 %
    • ikona parametru výstupVýstup: TTL, HTL, PNP/NPN
    • ikona parametru teplotaTeplota: -10 °C až +60 °C
    • ikona parametru krytíKrytí: IP67
    • bezkontaktní detekce
    • inkrementální enkodér a programovatelný spouštěč v jednom
    • bez prokluzu
    • instalace Plug & Play

    Popis

    Optický snímač speedMATE měří rychlosti pohybujících se pásů a kusového zboží, aby sledoval, kontroloval a reguloval výrobní systémy. Jeho velká výhoda je, že měření je bezkontaktní, čistě optické, bez mechanických komponentů, a proto bez prokluzu. Na rozdíl od měřicích koleček a jiných mechanických procesů dosahuje speedMATE vyšší přesnosti měření a nepoškozuje materiál mechanickým namáháním.

    Kromě toho je systém schopen převzít spouštěcí funkci, tj. vydat startovací impulz, např. pro označovací zařízení, jakmile bude dosaženo předem definované hodnoty přírůstku. Optický snímač speedMATE je vhodný pro téměř všechny materiály a povrchy – dokonce i pro reflexní a hladké skleněné povrchy. Jeho provoz je intuitivní.

    Příslušenství

    Montážní úhelník SPEEDMATEWIN
    Připojovací kabel s přímým konektorem SAK-6-67-xx-MATE
    Programovací kabel USB 2.0 SPEEDMATEUS

    Pro snadné uvedení do provozu doporučujeme současně objednat montážní úchyt SPEEDMATEWIN a konektor s připojovacím kabelem SAK-6-67-xx-MATE.

    Software

    Konfigurační software speedMATE Connect.

    speedMATE - rozměry snímače
    Všechny uvedené rozměry jsou v mm.

    Montážní úhelník SPEEDMATEWIN

    SPEEDMATEWIN

    Montážní úhelník

    Pro optický snímač speedMATE


    Montážní úhelník z hliníkového plechu (SPEEDMATEWIN) s připravenými otvory pro montáž bezkontaktního optického snímače rychlosti speedMATE.


    Připojovací kabel SAK-6-67-xx-MATE

    SAK-6-67-xx-MATE

    Připojovací kabel

    Pro optický snímač speedMATE


    Přímý konektor M8 (female) s 6-pinovým zapojením, krytí IP67, volitelná délka kabelu:
    2 m (SAK-6-67-02-MATE)
    5 m (SAK-6-67-05-MATE)
    10 m (SAK-6-67-10-MATE)


    Programovací kabel SPEEDMATEUSB

    SPEEDMATEUSB

    Programovací kabel

    Pro optický snímač speedMATE


    Propojovací USB 2.0 kabel, redukce z konektoru USB A na USB Micro B (SPEEDMATEUSB), s 1,8 m dlouhým černým PVC kabelem.
