    Referenční obtoková komora BZG External chamber BZG for level measurement with inserted sensors

    Referenční obtoková komora
    Referenční obtoková komora se senzorem s vedenou mikrovlnouReferenční obtoková komora s odvzdušňovací zátkou

    Referenční obtoková komora pro měření výšky hladiny pomocí vloženého externího snímače.

    logo výrobce KSR Kuebler
    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    KSR Kuebler špecialista

    Petr Nečas | +420 775 757 225 | pnecas@dex.cz
    • ikona parametru hustotaHustota: neomezeno
    • ikona parametru teplotaTeplota: -196 °C až +450 °C
    • ikona parametru tlakTlak: vakuum až 40 MPa
    • ikona parametru ---pro limitní spínače
    • ikona parametru ---pro radarové snímače
    • ikona parametru materiálMateriál: 304L, 316L, 316Ti, Titan Gr.2, SSC-6Mo, Hastelloy C276, Duplex, Super Duplex, P250GH, 16Mo3, A350 LF2/A333 Gr. 6

    Modely hladinoměrů

    BZG-S (standardní)
    BZG-H (vysokotlaké)
    BZG-K (ocelové)
    BZG-X (speciální materiál)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.
    VlastnostiObjednáváníDokumentáciaAplikácie/odvetvia

    Popis

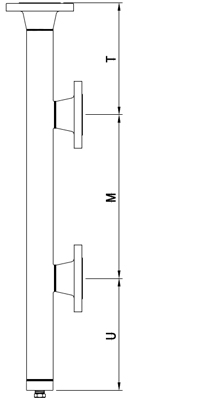

    Referenční obtoková komora model BZG od výrobce KSR Kuebler/WIKA je vnější komorová nádoba, která je upevněna z boku nádrže pomocí nejméně 2 procesních spojů (příruba, závit nebo svarový čep). V referenční obtokové komoře je díky tomuto uspořádání hladina na stejné úrovni jako v nádrži. Hladina je měřena pomocí externího měřicího zařízení, které není součástí komory a lze ho objednat jako příslušenství (limitní spínač FLS, kontinuální odporový snímač FLR, kontinuální magnetostrikční snímač FLM, stavoznak s horní montáží UTN, snímač s vedenou mikrovlnou, radar, ultrazvuk aj.).

    Vlastnosti

    • individuální konstrukce na přání zákazníka
    • detekce hladiny pro téměř všechna kapalná média
    • použití pro teploty -196 °C až +450 °C, provozní tlak vakuum až 40 MPa
    • materiál nelegované a legované oceli, nerez, titan, hastelloy C276, duplex a super duplex
    • certifikáty: PED, EAC (TR CU)
    • možnost rozšíření standardní záruky
    • na přání možné dodat s tepelnou izolací a otápěním

    Použití

    • chemický a petrochemický průmysl
    • těžba ropy a zemního plynu
    • energetická zařízení, turbíny, elektrárny
    • vodohospodářství
    • potravinářství
    • farmacie

    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    BZG 25/16/C M1.000 V60x2 – – – – –

    BNA

    1. typ
    2. procesní připojení
    3. rozteč M
    4. materiál a rozměr obtokové komory
    5. –
    6. –
    7. –
    8. –
    9. –

    Příklady kódů:

    BZG-2″/150/RF-M300-V76,1×2
    BZG-25/63/C-M450-XL60x2,6
    BZG-EN25/40/B1-M750-V60x2
    BZG-EN40/40/C-M800-V88x2
    BZG-EN50/100/D-M1.200-V60x3,91
