    Kontinuální odporový snímač BLR Reed level transmitter BLR for bypass level indicators

    Určeno do prostředí s nebezpečím výbuchu - Ex Kontinuální snímač hladiny s odporovým řetězcem

    Snímače s odporovým řetězcem pro nepřetržité spojité sledování a záznam úrovně hladiny.

    logo výrobce KSR Kuebler
    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    KSR Kuebler špecialista

    Petr Nečas | +420 775 757 225 | pnecas@dex.cz
    • ikona parametru teplotaTeplota: -100 °C až +350 °C (médium)
    • ikona parametru výstupVýstup: elektrický spojitý (analogový/digitální)
    • ikona parametru přesnostPřesnost: až 2,7 mm (při rozlišení 5 mm)
    • ikona parametru ---HART®: ver. 5 a 7
    • ikona parametru ---Bluetooth®: ver. 5.0 (BLE)
    • ikona parametru materiálMateriál: hliníková slitina, nerez, PE (hlavice)
    • ikona parametru krytíKrytí: IP66 - IP68

    Modely odporových snímačů

    BLR-SA (standardní, bez převodníku)
    BLR-SB (standardní, s převodníkem)
    BLR-SAI (se schválením Ex i, bez převodníku)
    BLR-SBI (se schválením Ex i, s převodníkem)
    BLR-SAD (se schválením Ex d, bez převodníku)
    BLR-SBD (se schválením Ex d, s převodníkem)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.
    VlastnostiDokumentáciaAplikácie/odvetvia

    Popis

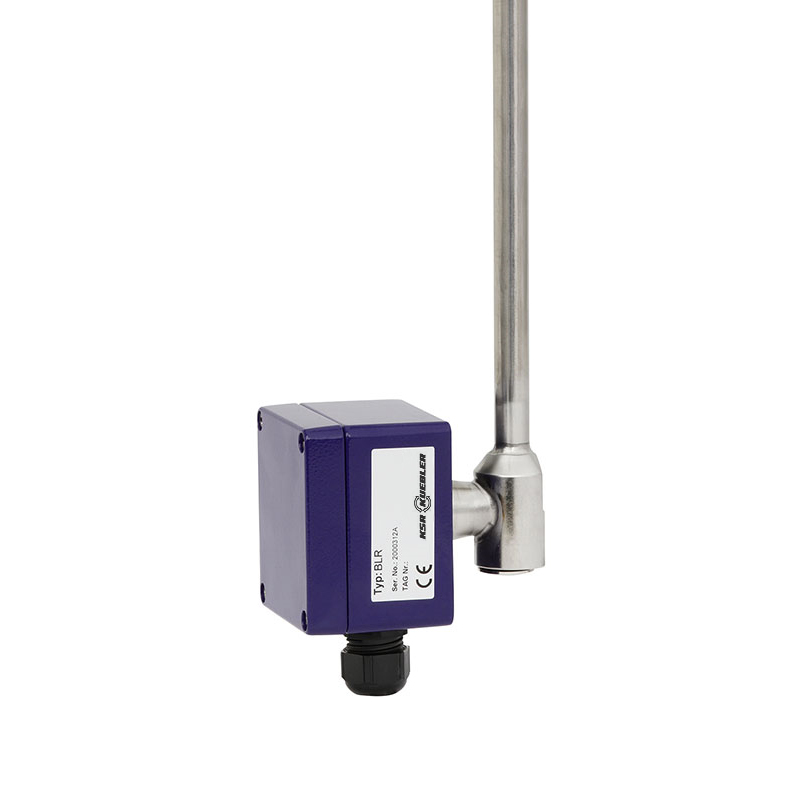

    Snímače s odporovým řetězcem model BLR od výrobce KSR Kuebler/WIKA se používají pro nepřetržité kontinuální sledování a záznam úrovně hladiny. Tyto snímače se instalují na magnetické stavoznaky, a to buď na připravené držáky nebo stahovací páskou přímo na komoru stavoznaku. V kombinaci s interním nebo externím převodníkem mění odporový signál na analogový výstup úměrný výšce hladiny. Snímače jsou ovládány permanentním magnetem uvnitř plováku stavoznaku.

    Vlastnosti

    • spojité měření výšky hladiny (mezihladiny), standardně do výšky 6 m
    • snímač je tlakotěsně a plynotěsně oddělen od komory stavoznaku
    • instalace na připravené držáky nebo stahovací páskou na přímo komoru stavoznaku
    • výstupní signál 4 – 20 mA s možností HART® (ver. 5 až 7) nebo rozhraním Bluetooth® (BLE 5.0), FOUNDATION™ fieldbus a PROFIBUS PA
    • volitelné rozlišení od 5 mm do 18 mm
    • možnost zobrazení měřené hodnoty přímo na displeji snímače číslicově nebo sloupcovým grafem
    • použití pro teploty média -100 °C až +200 °C / až +350 °C v kombinaci s termální izolací Microtherm®
    • materiál hlavice: hliníková slitina, nerez, Polyester
    • certifikáty: ATEX (Ex i/Ex d), EAC (TR CU), DNV GL, SIL (pouze převodník)
    • možnost rozšíření standardní záruky
    • krytí IP66/IP68

    Použití

    Logo Ex
    Kontinuální odporové snímače BLR mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).



    Aplikácie súvisiace s výrobcom KSR Kuebler

    ilustrační obrázek aplikace Monitorovanie výšky hladiny v čističkách odpadových vôd

    Monitorovanie výšky hladiny v čističkách odpadových vôd

    V čistiarňach odpadových vôd sa zvyčajne monitoruje hladina vody v nádrži na účely správneho riadenia a prevádzky čistiarne. Hladinu v nádržiach možno monitorovať niekoľkými spôsobmi. Jedným z najstarších, najjednoduchších a najspoľahlivejších spôsobov merania hladiny v nádrži je použitie závesného plavákového spínača.

    ilustrační obrázek aplikace Stráženie minimálnej hladiny oleja v zhášacej tlmivke zemného spojenia

    Stráženie minimálnej hladiny oleja v zhášacej tlmivke zemného spojenia

    Zemniaca tlmivka sa používa na elimináciu nežiaduceho vlnenia elektrického napätia, ktoré môže vzniknúť pri prepínaní medzi rôznymi zdrojmi napájania alebo pri pripojení veľkých zdrojov záťaže. Minimálna hladina oleja v tlmivke zemného spojenia je nevyhnutná pre jej správnu činnosť a ochranu pred poškodením. Ak je hladina oleja príliš nízka, môže dôjsť k prehriatiu a poškodeniu tlmivky. Hladina oleja sa preto musí pravidelne kontrolovať a v prípade potreby dopĺňať.

    ilustrační obrázek aplikace Monitorovanie minimálnej a maximálnej výšky hladiny u nádrží pohonných hmôt

    Monitorovanie minimálnej a maximálnej výšky hladiny u nádrží pohonných hmôt

    Sledovanie minimálnej a maximálnej hladiny paliva v nádržiach je dôležité z niekoľkých dôvodov. Monitorovanie minimálnej hladiny zabezpečuje, že je k dispozícii dostatok paliva, a monitorovanie maximálnej hladiny zabezpečuje, že nádrž nie je preplnená a že nehrozí únik paliva, ktorý by mohol mať negatívny vplyv na životné prostredie. Túto aplikáciu možno typicky nájsť v nádržiach čerpacích staníc pohonných hmôt.

    ilustrační obrázek aplikace Meranie výšky hladiny v kondenzačných nádržiach parných turbín

    Meranie výšky hladiny v kondenzačných nádržiach parných turbín

    Parná turbína je najbežnejší tepelný rotačný lopatkový motor, ktorý sa používa na premenu vnútornej energie pary na mechanickú energiu. Moderná energetická turbína sa skladá z niekoľkých technologických uzlov a jedným z týchto uzlov je kondenzačná nádrž. Tá slúži ako výmenník tepla, kde sa para vystupujúca z koncov turbíny kondenzuje na kvapalný vodný kondenzát.
