    Hladinový spínač v obtokové komoře ELS Float switch ELS for the process industry, in laterally mounted external chamber

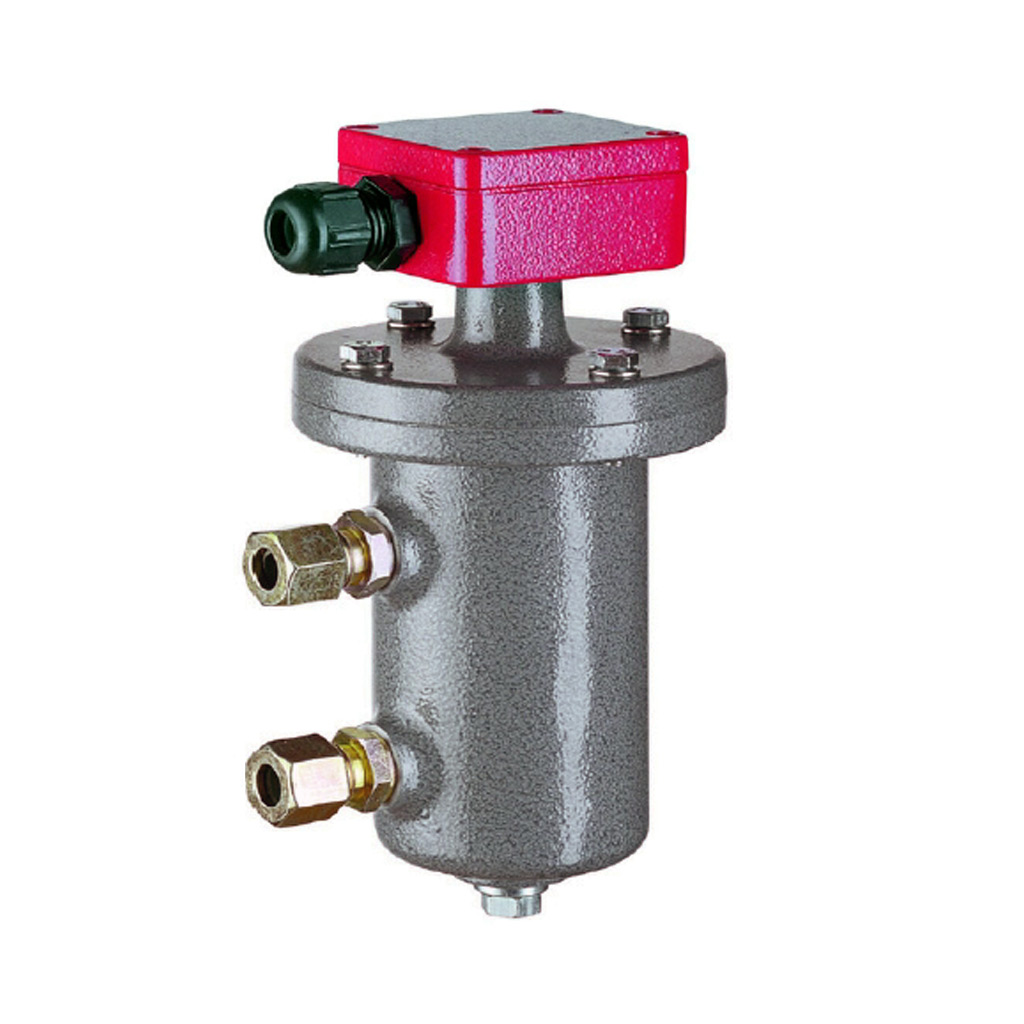

    Plovákový magnetický spínač hladiny v obtokové komoře KSR Kuebler, model ELS
    plovákový magnetický spínač hladiny v obtokové komoře

    Průmyslový magnetický plovákový limitní spínač v obtokové komoře pro monitorování výšky hladiny kapalin.

    logo výrobce KSR Kuebler
    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    KSR Kuebler špecialista

    Petr Nečas | +420 775 757 225 | pnecas@dex.cz
    • ikona parametru hustotaHustota: ≥ 600 kg/m3
    • ikona parametru teplotaTeplota: -30 °C až +150 °C
    • ikona parametru tlakTlak: vakuum až 4 MPa
    • ikona parametru výstupVýstup: elektrický binární (bistabilní)
    • ikona parametru ---Kontakt: 1× SPDT - uprostřed procesního připojení
    • ikona parametru materiálMateriál: 316Ti, AlMg5, Rg5
    • ikona parametru krytíKrytí: IP65

    Modely spínačů

    ELS-A (ABAU)
    ELS-B (ABRU)
    ELS-S (ABVU)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.
    VlastnostiObjednáváníDokumentáciaAplikácie/odvetvia

    Popis

    Plovákový magnetický spínač hladiny v obtokové komoře model ELS od výrobce KSR Kuebler/WIKA je limitní hladinoměr, který je umístěn z boku nádrže mimo prostor měření. V obtokové komoře je umístěna vodící trubka s plovákem. Ten se pohybuje společně s hladinou měřené kapaliny. Uvnitř plováku je vestavěný permanentní magnet, který ovládá jeden až dva jazýčkové kontakty umístěné ve vodící trubce. Spínáním resp. rozepínáním těchto kontaktů je možno sledovat dosažení jednotlivých úrovní hladiny.

    Vlastnosti

    • kompaktní design
    • jednoduchý a osvědčený funkční princip
    • dlouhá životnost v náročných podmínkách
    • použití pro teploty -30 °C až +150 °C, provozní tlak vakuum až 4 MPa, hustota ρ ≥ 600 kg/m3
    • přepínací kontakt uprostřed procesního připojení
    • tělo obtokové komory z hliníku, červeného bronzu nebo nerezu
    • procesní připojení šroubením (u nerezové varianty i navařovacím a závitovým niplem nebo přírubou)
    • možnost rozšíření standardní záruky
    • krytí IP65

    Použití

    • prostorově náročné aplikace
    • ovládání a sledování úrovně hladiny pro plnění
    • chemický a petrochemický průmysl
    • výroba energie, elektrárny
    • úprava užitkové a pitné vody
    • potravinářský a nápojový průmysl
    Logo Ex
    Hladinoměry ELS-S s požadavkem pro montáž do prostředí s nebezpečím výbuchu (Ex) lze nahradit kombinací hladinového spínače FLS a obtokové komory BZG.



    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    A-BV U S 1/2″ M350 V60 Ex + FLS – –

    Hladinový spínač v obtokové komoře ABVU

    1. typ / řada
    2. funkce kontaktu
    3. procesní připojení
    4. rozteč M
    5. materiál a rozměr obtokové komory
    6. schválení (volitelné)
    7. limitní spínač FLS
    8. –
    9. –

    Příklady kódů

    ABAU-GL
    ABAU
    ABRU
    ABVU
    A-BVU-F25/40/E-M150-G1/2-V52A

    ilustrační obrázek aplikace Stráženie minimálnej hladiny oleja v zhášacej tlmivke zemného spojenia

    Stráženie minimálnej hladiny oleja v zhášacej tlmivke zemného spojenia

    Zemniaca tlmivka sa používa na elimináciu nežiaduceho vlnenia elektrického napätia, ktoré môže vzniknúť pri prepínaní medzi rôznymi zdrojmi napájania alebo pri pripojení veľkých zdrojov záťaže. Minimálna hladina oleja v tlmivke zemného spojenia je nevyhnutná pre jej správnu činnosť a ochranu pred poškodením. Ak je hladina oleja príliš nízka, môže dôjsť k prehriatiu a poškodeniu tlmivky. Hladina oleja sa preto musí pravidelne kontrolovať a v prípade potreby dopĺňať.

    Aplikácie súvisiace s výrobcom KSR Kuebler

    ilustrační obrázek aplikace Monitorovanie výšky hladiny v čističkách odpadových vôd

    Monitorovanie výšky hladiny v čističkách odpadových vôd

    V čistiarňach odpadových vôd sa zvyčajne monitoruje hladina vody v nádrži na účely správneho riadenia a prevádzky čistiarne. Hladinu v nádržiach možno monitorovať niekoľkými spôsobmi. Jedným z najstarších, najjednoduchších a najspoľahlivejších spôsobov merania hladiny v nádrži je použitie závesného plavákového spínača.

    ilustrační obrázek aplikace Monitorovanie minimálnej a maximálnej výšky hladiny u nádrží pohonných hmôt

    Monitorovanie minimálnej a maximálnej výšky hladiny u nádrží pohonných hmôt

    Sledovanie minimálnej a maximálnej hladiny paliva v nádržiach je dôležité z niekoľkých dôvodov. Monitorovanie minimálnej hladiny zabezpečuje, že je k dispozícii dostatok paliva, a monitorovanie maximálnej hladiny zabezpečuje, že nádrž nie je preplnená a že nehrozí únik paliva, ktorý by mohol mať negatívny vplyv na životné prostredie. Túto aplikáciu možno typicky nájsť v nádržiach čerpacích staníc pohonných hmôt.

    ilustrační obrázek aplikace Meranie výšky hladiny v kondenzačných nádržiach parných turbín

    Meranie výšky hladiny v kondenzačných nádržiach parných turbín

    Parná turbína je najbežnejší tepelný rotačný lopatkový motor, ktorý sa používa na premenu vnútornej energie pary na mechanickú energiu. Moderná energetická turbína sa skladá z niekoľkých technologických uzlov a jedným z týchto uzlov je kondenzačná nádrž. Tá slúži ako výmenník tepla, kde sa para vystupujúca z koncov turbíny kondenzuje na kvapalný vodný kondenzát.
