    deltawaveSUF – ultrazvukový prietokomer pre vysoké prietoky deltawaveSUF – Gas Ultrasonic Flowmeter

    Určeno do prostředí s nebezpečím výbuchu - Ex

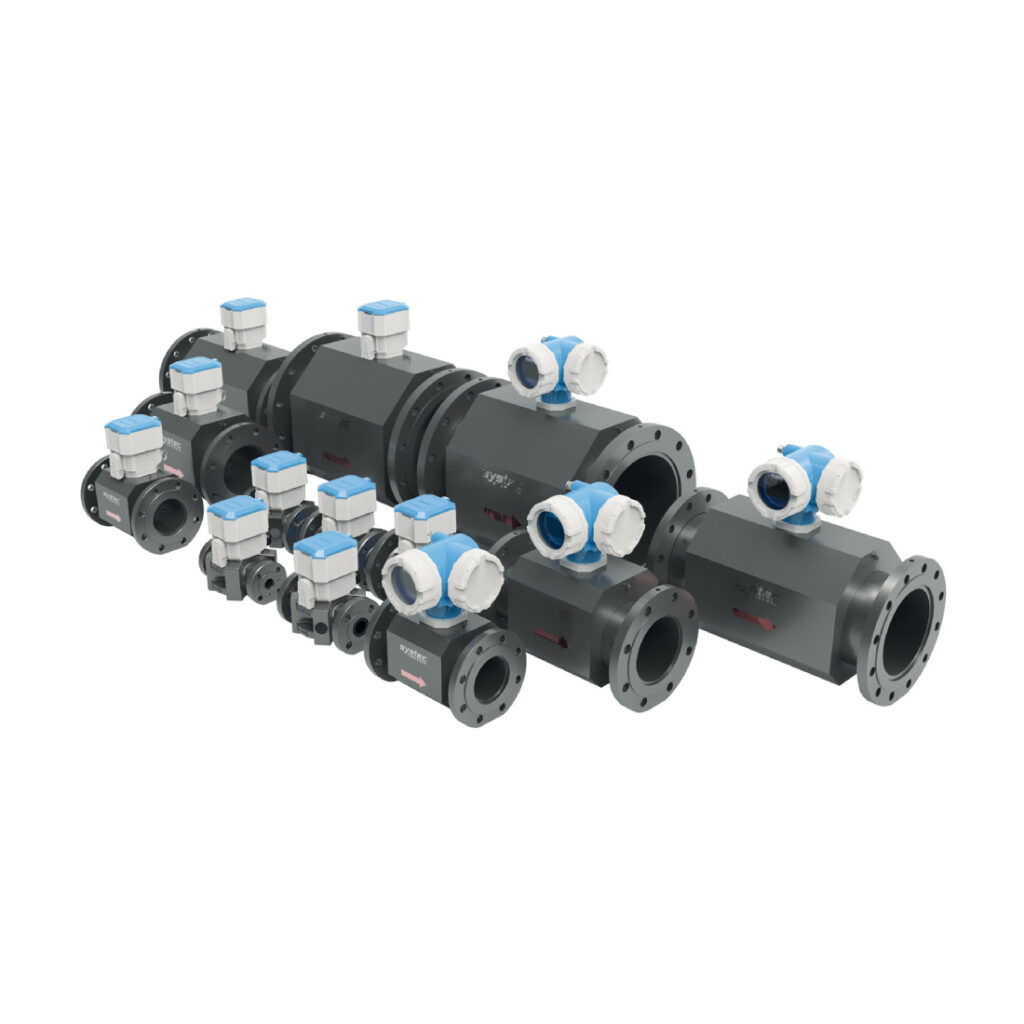

    deltawaveSUF-DN80deltawaveSUF - ultrazvukový prietokomer pre plynydeltawaveSUF - ultrazvukový prietokomer pre plynydeltawaveSUF - ultrazvukový prietokomer pre plyny

    Ultrazvukový prietokomer s integrovaným senzorom tlaku a teploty pre jednoduché a ekonomické meranie prietoku plynu

    logo výrobce Systec Controls
    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Systec Controls špecialista

    Michal Janoško | +421 907 742 744 | mjanosko@dex.sk
    • ikona parametru teplotaTeplota: -25 … +60 °C
    • ikona parametru tlakTlak: 0 … 4 bar (abs.)
    • ikona parametru rozsahRozsah: 1 ... 7 000 m3/h
    • ikona parametru ---0,5 ... 1,0 % (z meranej hodnoty)
    • ikona parametru materiálMateriál: hliník, nerezová oceľ
    • ikona parametru ---LCD
    • ikona parametru ---HF/NF pulzy, 4-20 mA (RS485, Modbus-RTU, NB-IOT, GPRS)
    • ikona parametru ---Batéria: až 5-ročná prevádzka (volitelné)

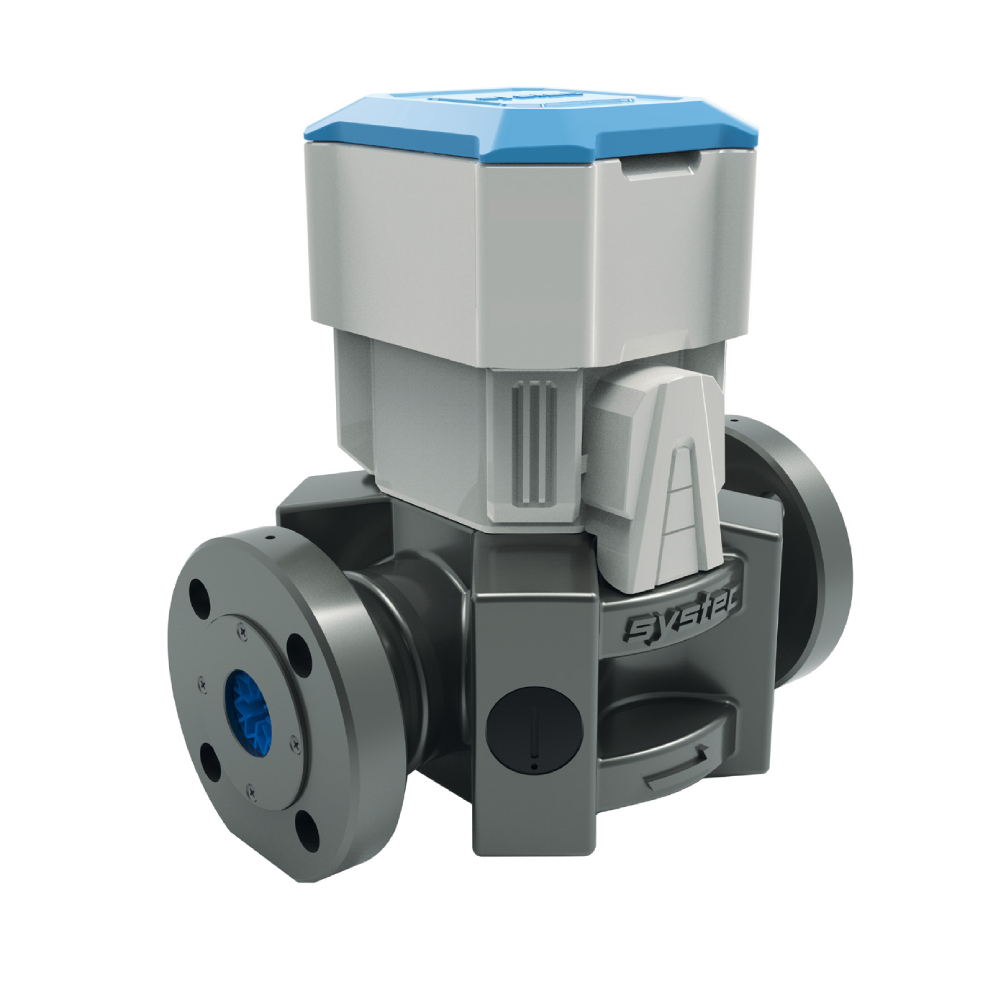

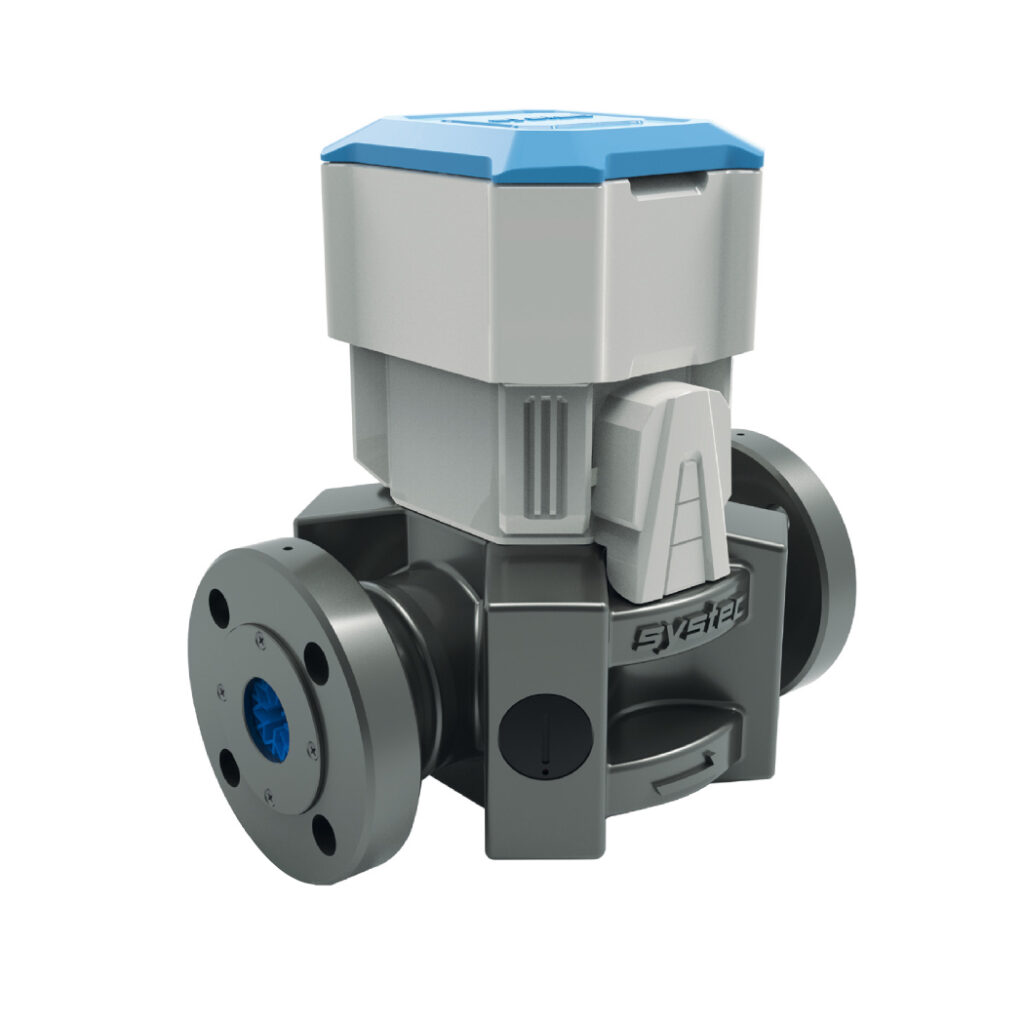

    Systec deltawaveSUF je priemyselný viaccestný ultrazvukový prietokomer na meranie prietoku plynu. Okrem prietoku deltawaveSUF meria pomocou integrovaného čidla aj teplotu a tlak.

    Meranie prietokomeru deltawaveSUF je presné, jednoduché a ekonomické. Prietok plynu môže byť meraný v širokom rozsahu 1 … 7000 m3/h (podľa prevedenia), s triedou presnosti 1,0 % alebo 0,5 %.

    VlastnostiTechnické údajeDokumentácia

    Popis

    Ultrazvukové prietokomery systec deltawaveSUF využívajú princíp merania doby priechodu a majú integrované senzory na meranie tlaku a teploty, čo eliminuje potrebu dodatočných korekcií ako u mechanických meračov. Ponúkajú široké meracie rozsahy, vysokú presnosť a digitálne meranie bez odchýlok, pričom neobsahujú pohyblivé ani opotrebiteľné komponenty. Prietokomery deltawaveSUF sú navrhnuté tak, aby boli kompatibilné s existujúcimi mechanickými meračmi a vo väčšine prípadov môžu jednoducho nahradiť skôr inštalované turbínové merače, a to ako v rozmeroch, tak v meracom rozsahu.

    Výstup

    Základná verzia prietokomera deltawaveSUF ponúka výstupy s vysokofrekvenčnými a nízkofrekvenčnými pulzmi, pričom na prianie je možné doplniť analógový výstup 4–20 mA alebo Modbus. Napájanie môže byť zaistené zdrojom 24V DC alebo vstavanou batériou s výdržou až 5 rokov, čo umožňuje nepretržité meranie aj v miestach bez externého napájania. Presné hodnoty tlaku, teploty a prietoku sú zobrazované na veľkom displeji a dáta sú bezpečne ukladané do integrovaného záznamníka dát. Súčasťou balenia je aj M12 pripojovací kábel a návod na obsluhu.

    Výhody

    • efektívne, spoľahlivé a cenovo výhodné meranie prietoku plynu
    • dáta sú k dispozícii kedykoľvek vďaka automatickému zálohovaniu dát
    • vyžadovaná iba krátka dĺžka vstupného potrubia
    • až 5 rokov nepretržitej prevádzky na jeden batériový modul
    • takmer nulové úniky

    Použitie

    • náhrada plynomera
    • plynárenský priemysel
    • chemický a petrochemický priemysel
    • potravinársky priemysel
    • farmaceutický priemysel
    • energetické zariadenia, turbíny a elektrárne
    Princíp merania ultrazvukový princíp merania
    Napájanie externý zdroj 5 – 26 V DC, prevádzka na batérie bez el. napájania – min. 4 roky
    Izolační odpor izolačný odpor medzi externými napájacími svorkami, výstupnými signálovými svorkami a puzdrom je viac ako 20 MΩ
    Merané médium zemní plyn, propán, bután, LPG, vzduch, dusík a ďalšie plyny
    Teplotný rozsah (médium) -25°C … +60°C
    Tlakový rozsah 0..4 bar abs.
    PT snímač vstavaný digitálny snímač teploty a tlaku, chyba tlaku menšia než 0,5 kPa; chyba teploty menšia než 0,5 °C
    Podmienky okolia -25°C … +60°C, ≤ 90% RH
    Tlaková strata menšia než 1,0 kPa (10 mbar)
    Trieda presnosti trieda 1.0; voliteľne 0.5
    Výstupný signál vysokofrekvenčný HF pulz:  2,5-30 V DC, výstupný testovací pulzný signál, maximálna frekvencia 5 kHz
    nízkofrekvenčný NF pulz: 2,5-26 V DC, výstupný testovací pulzný signál,
    Komunikačné rozhranie RS485, Modbus-RTU, NB_IOT, GPRS
    Analógový  výstup (voliteľný) kompenzovaný prietok (Nm3/h) ako 4..20 mA (pasívny)

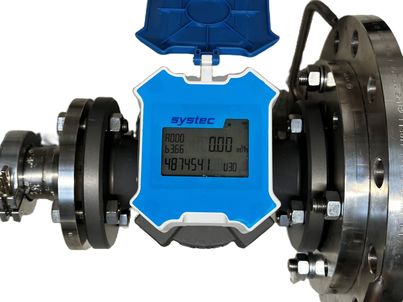

    LCD displej celkový objem, prietok, teplota, tlak, batéria, signál NB-IOT, alarm
    Uchovávanie dat 60 dní/hodinové intervaly; 11 let/denné intervaly
    Ochrana proti výbuchu Ex ia zóna 1 CNEX, IEC (v príprave), ATEX (v príprave)
    Prevádzkové pripojenie
    		 prírubové DN25 (1″) … DN200 (8″)/DN300
    Materiál prichádzajúci do styku s médiom hliník, nerez, sklo
