Bronkhorst mini CORI-FLOW Ex d
Coriolisov hmotnostný prietokomer s IECEx a ATEX Zóna 1 certifikáciou
Krajina pôvodu
Bronkhorst špecialista
Rozsah: 0,1–5 g/h až 0,3–30 kg/h
Presnosť: od ±0,2% RD (Kvapaliny: ±0,2% RD; Plyny: ±0,5% RD)
Opakovateľnosť: ± 0,05 % plus ± ½(ZS* x 100/akt. priet.)%
Tlak: 107 | 138 bar
Typ ochrany: ATEX: II 2 G Ex d e IIB T6 Gb
Krytie: IP66
Materiál: Nerezová oceľ 316L
Komunikácia: Analógová 0-5 (10) Vdc alebo 0 (4)-20 mA aj digitálna RS-232 s možnosťou pridať PROFIBUS DP, DeviceNet™, Modbus RTU alebo FLOW-BUS

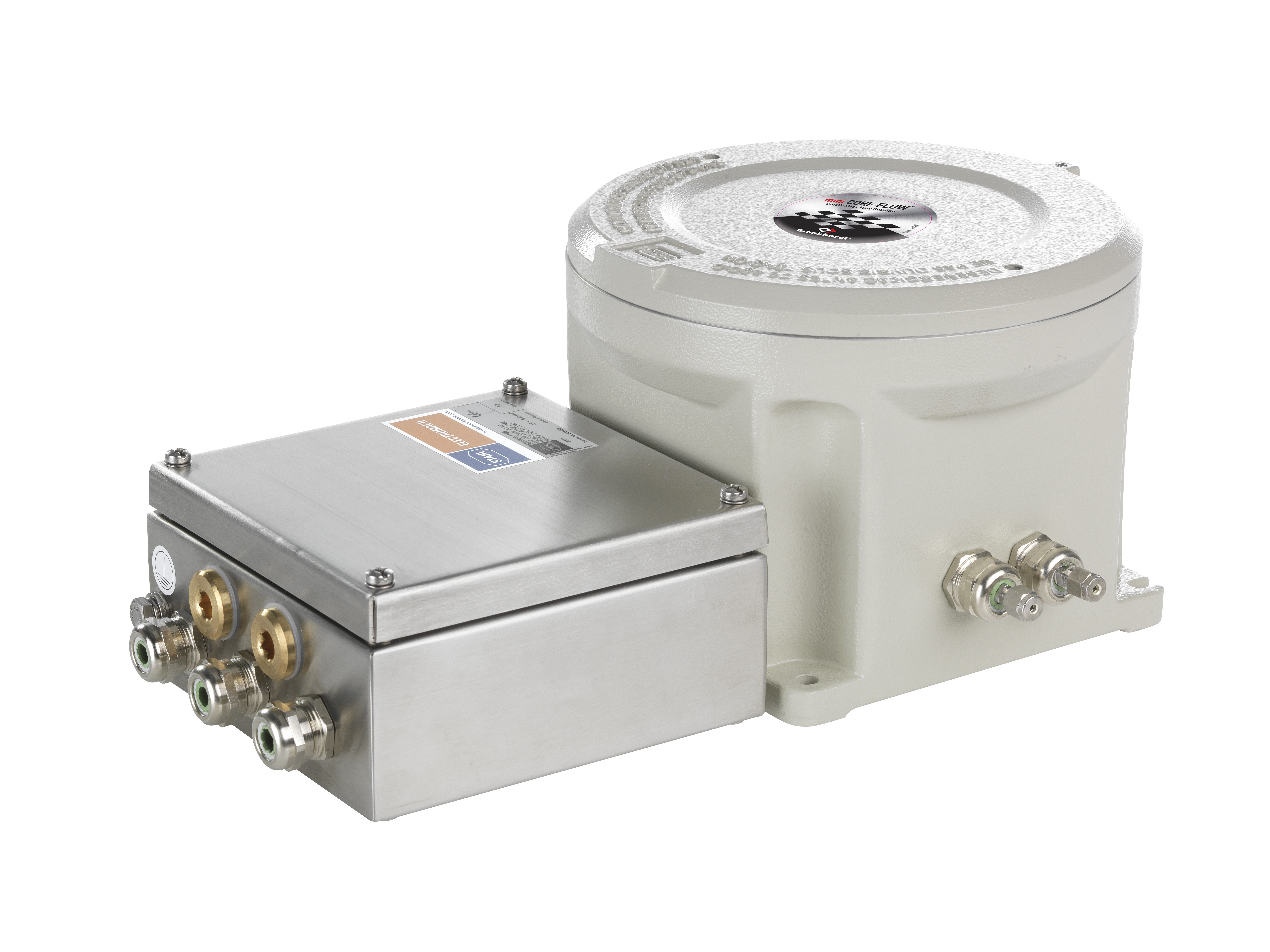

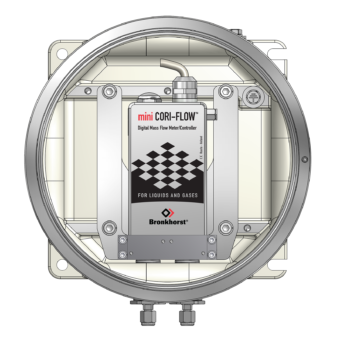

Kompaktné prietokomery mini CORI-FLOW ™ série M12 – M14 môžu byť zabudované v nevýbušnom závere na použitie v IECEx a ATEX Zóne 1 v prostredí s nebezpečenstvom výbuchu. Všetky prepojenia elektrických súčastí sú dostupné pomocou skrutkových konektorov v kovovom kryte, ktorý je pripojený k Ex – d záveru. Prietokomery Mini CORI-FLOW ™ Ex d sú konštruované pre malé prietoky od 100 mg / h do 30 kg / h pre tekutiny a plyny. Zariadenia môžu byť použité do procesného tlaku 137 bar. Coriolisov prietokomer môže byť vybavený výhrevným telesom na prevenciu kondenzácie alebo tuhnutia vnútri prístroja. Prístroj môže byť prípadne dodaný aj s prídavnou (externou) riadiacou jednotkou pre sledovanie a riadenie teploty.
Coriolisov prietokový senzor
Séria mini CORI-FLOW ™ Ex d obsahuje unikátne tvarovanú trubicu, tvoriacu časť oscilačného systému. Keď médium prúdi cez trubicu, Coriolisova sila spôsobí variabilný fázový posun, ktorý je snímaný senzory a vedený do integrovanej PC-dosky. Výstupný signál je priamo úmerný reálnemu hmotnostnému prietoku. Meranie hmotnostného prietoku na princípe Coriolisovej sily je rýchle, presné a vhodné ako pre meranie plynov, tak kapalín. Hmotnostné prietokomery mini CORI-FLOW ™ Ex d ponúkajú ako sekundárny výstup aj snímanie teploty a hustoty prenikajúceho média.
Riadenie hmotnostného prietoku
Mini CORI-FLOW ™ Ex d hmotnostné prietokomery ponúkajú integrované PID riadenie pre priame ovládanie čerpadla alebo ventilu, čím je vytvorený kompaktný celok regulácie hmotnostného prietoku. K dispozícii sú tiež čerpadlá a ventily pre použitie v Zóne 1.
Použitie
Mini CORI-FLOW ™ Ex d môžu byť použité v systémoch pre riadenie technologických procesov napríklad v chemickom alebo petrochemickom priemysle či farmaceutických závodoch.
Vlastnosti
- priame meranie hmotnostného prietoku, nezávislosť na vlastnostiach pretekajúceho médiá
- vysoká presnosť merania, rýchla reakcia
- multi-rozsah: ľahké pre-nastavenie priamo na pracovisku pomocou digitálneho rozhrania (efektívny rozsah 2000 : 1, typicky XM13)
- IECEx a ATEX preverené pre II 2 G Ex d e IIB T6 Gb
- konštrukcia s kovovým tesnením
- obojsmerné meranie
- sekundárne výstupy pre meranie hustoty a teploty média
- štandardne analógový výstup 0 Vdc – 5 (10) Vdc a 0 (4) mA – 20 mA a digitálna komunikácia
- alarm a dávkovacie počítadlo
Hmotnostný prietokomer (MFM)
| Rozsahy prietoku | |||
|---|---|---|---|
| Minimálny | Nominálny | Maximálny * | |
| XM12 | 0,1 g/h – 5 g/h | 1 g/h – 100 g/h | 2 g/h – 200 g/h |
| XM13 | 1 g/h – 50 g/h | 10 g/h – 1 000 g/h | 20 g/h – 2 000 g/h |
| XM14 | 0,03 kg/h – 1 kg/h | 0,1 kg/h – 10 kg/h | 0,3 kg/h – 30 kg/h |
* Maximálna kapacita záleží na tlakovej strate, obzvlášť pri meraní plynu.
Dokument |
Jazyk |
| Katalógový list mini CORI-FLOW Ex d |   |
Ponuka servisných a kalibračných služieb
Ponúkané služby budú vykonané v autorizovanom servise Bronkhorst v ČR.
| Služba – prístroje pre kvapaliny | Cena |
|---|---|
|
Neakreditovaná kalibrácia hmotnostného prietokomera kvapalín do 30 kg/h H2O/IPA Sme schopní merať už od 0,1 g/h do 30 kg/h. Kalibrácia v piatich bodoch (Liqui-Flow) alebo v siedmich bodoch (Cori-Flow). V prípade odchýlky mimo špecifikáciu výrobcu bude prietokomer automaticky nastavený. Súčasťou je aj tlaková skúška a test tesnosti na héliovom hľadači. |
5 250 Kč |
| Extra kalibračný bod | 425 Kč |
| 10 – bodová kalibrácia (príplatok) | 1 450 Kč |
|
Inšpekcia prístroja (Liqui-Flow, miniCori-Flow, CEM) Rozobratie prístroja, kontrola vnútorných častí, nastavenie ventilu, zmontovanie. Inšpekciu odporúča väčšina výrobcov prietokomerov vykonať pred každou kalibráciou, pretože i drobné nečistoty vo vnútri prietokomera môžu značne ovplyvniť jeho presnosť. |
3 550 Kč |
|
Inšpekcia regulačného ventilu Rozobratie prístroja, kontrola vnútorných častí, zmontovanie. V cene je sada Viton tesnení. Iné tesniace materiály a ďalšie prípadné náhradné diely a úkony nad rámec inšpekcie sa účtujú zvlášť. |
1 320 Kč |
|
Preplach CEM, miniCori-Flow Preplach nerozoberateľných častí prístroja saponátom, vodou, prípadne po konzultácii iným rozpúšťadlom. |
945 Kč |
|
Čistenie v ultrazvukovom kúpeli Čistenie vykonávame v prípade zanesenia prietokomera nečistotami alebo ak je pre jeho prevádzku nutná dekontaminácia. Po čistení zaručujeme maximálnu čistotu. Pozn.: Túto službu nie je možné objednať samostatne bez Inšpekcie. |
1090 Kč |
|
1 hod práce technika Pri opravách nad rámec vyššie uvedených služieb, alebo iných prácach. |
945 Kč |
| Náhradné diely | Podľa cenníka dodávateľa |
| Ceny sú uvedené bez DPH a dopravy. |
