    Automatický kalibrátor tlaku Additel 761A

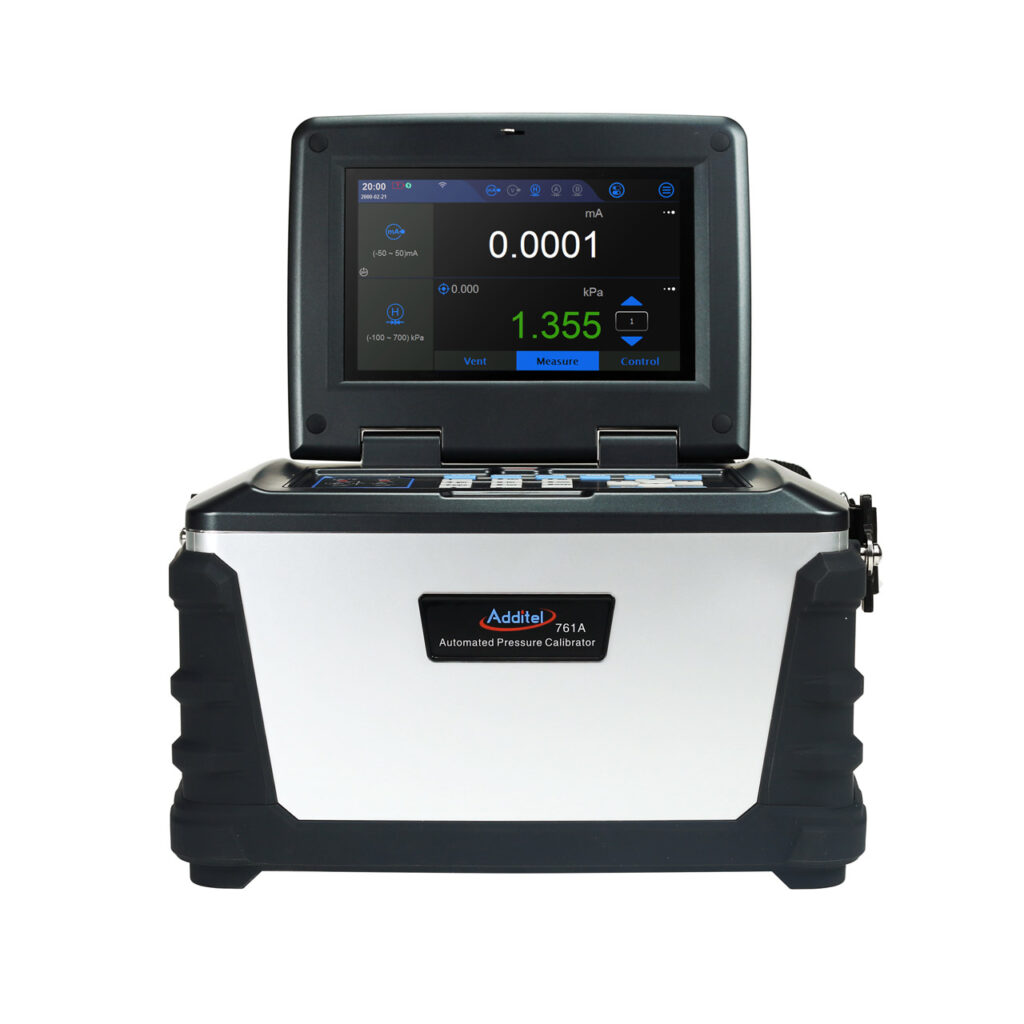

    Kalibrátor tlaku Additel 761A
    Automatický kalibrátor tlaku Additel 761AKalibrátor ADT761A s pripojeným kalibrovaným digitálnym tlakomeromKalibrátor ADT761A s pripojeným kalibrovaným manometromKalibrátor tlaku Additel ADT761A a diferenčný tlakomerKalibrátor tlaku Additel 761A s pripojeným diferenčným tlakomeromTlakový modul ADT CDPBatéria pre kalibrátor ADT761A
    Batéria pre kalibrátor ADT761ABatéria pre kalibrátor ADT761A

    Kalibrátor Additel 761A je ideálny nástroj pre automatizovanú kalibráciu pretlaku, absolútneho a diferenčného tlaku so vstavanou pumpou do 100 bar.

    logo výrobce Additel
    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Additel špecialista

    Michal Janoško | +421 907 742 744 | mjanosko@dex.sk
    • Štandardná presnosť 0,02% z rozsahu / voliteľná 0,01% z rozsahu
    • Dva jednoducho vymeniteľné tlakové moduly pre pokrytie veľkého rozsahu
    • Patentovaná vstavaná elektronická pumpa s vysokou rýchlosťou a rozsahmi až do 100 bar
    • Stabilita regulácie od 0,003% z rozsahu
    • Funkcia merania dvoch externých senzorov tlaku súčasne
    • Wi-Fi, Bluetooth, USB a Ethernet komunikácia
    • HART a Profibus komunikácia
    • Datalogger a funkcie automatickej kalibrácie
    • Akreditovaná kalibrácia podľa ISO 17025 a mnoho ďalšieho príslušenstva v štandardnej dodávke (prepravný kufor, stojan pre skúšané prístroje, hadičky, prepojovacie káble, …)
    VlastnostiTechnická špecifikáciaExterné tlakové modulyĎalšie príslušenstvoDokumentáciaAplikácie/odvetvia

    V spoločnosti Additel sú inovácie a neustále zlepšovanie súčasťou kultúry. Keď sa rozhodli prísť s ADT761A, vedeli, že musia ponúknuť prelomové vylepšenia doterajšieho modelu ADT761. Nový model ADT761A má mnoho vylepšení: automaticky dosahuje tlak až 70 bar, ponúka dva porty pre užívateľsky vymeniteľné interné tlakové moduly s voliteľnou presnosťou až 0,01% FS, novú patentovanú pumpu, vďaka ktorej dosiahne požadovaný tlak výrazne rýchlejšie, možnosť odpočtu dvoch externých tlakových modulov súčasne, dotykový displej a dvakrát vyššiu výdrž na batériu, než predchádzajúci model.

    Rovnako ako prvá generácia aj tento model je úplne automatizovaný. So zabudovaným generátorom a regulátorom tlaku. Jednoducho nastavte požadovaný tlak a sledujte, ako kalibrátor urobí prácu za Vás!

    Additel 761A-LLP

    Additel 761A-LLP je navrhnutý pre nízkotlakové kalibrácie a je dodávaný s modulom vysokého rozsahu ± 75 mbar a modulom nízkeho rozsahu podľa vášho výberu v rozsahu od ± 50 do ± 0,62 mbar. Tieto moduly majú presnosť 0,05% z rozsahu so stabilitou lepšou než 0,005% z rozsahu. Kalibrovať možno diferenčný tlak alebo pretlak.

    Additel 761A-D

    Additel 761A-D umožňuje diferenčné a pretlakové meranie, ktoré pokrýva dodávaný modul s rozsah -0,95 až 2,5 bar. Druhý modul je užívateľsky voliteľný s rozsahom až do ± 25 mbar. Každý ADT761A-D možno nakonfigurovať s modulmi, aby vám poskytli najlepšiu možnú presnosť.

    Additel 761A-500

    Additel 761A-500 generuje a meria tlak od vákua do 35 bar.g. Vďaka integrovanému barometru možno merať absolútny tlak aj pretlak. Každý kalibrátor je dodávaný s modulom CP500 -0.9 až 35 bar(g). Modul pre nižšie tlaky je užívateľsky voliteľný s rozsahom od 0,7 bar.

    Additel 761A-1K

    Additel 761A-1K je prenosný automatizovaný kalibrátor s najväčším rozsahom na trhu a to do 70 bar. Rovnako ako pri modeli ADT761A-500 možno vďaka vstavanému barometru merať pretlak aj absolútny tlak. Každá jednotka je dodávaná s modulom CP1K (-0,9 až 70 bar(g)) a druhým modulom podľa Vašej voľby s rozsahom od 2 bar(g).

    Additel 761A-1.5K

    Additel 761A-1K je prenosný automatizovaný kalibrátor s najväčším rozsahom na trhu a to do 100 bar.. Rovnako ako pri modeli ADT761A-500 možno vďaka vstavanému barometru merať pretlak aj absolútny tlak. Každá jednotka je dodávaná s modulom CP1.5K (-0,9 až 100 bar(g)) a druhým modulom podľa Vašej voľby s rozsahom od 2,5 bar(g).

    Additel 761A-BP

    Additel 761A-BP je určený na kalibráciu barometrov. S rozsahom 100 až 1 200 hPa a presnosťou 0,01% z rozsahu je tento model ideálny pre kalibráciu v laboratóriu i v teréne.

    Additel 761A-APXR

    Additel 761A-APXR ponúka aj moduly s presnosťou 0,01% z rozsahu. Tento variant kalibrátora obsahuje jeden nemenný modul a ponúka meranie a reguláciu absolútneho tlaku a pretlaku. Moduly sú k dispozícii s rozsahmi od 1 do 70 bar(g).

    Špecifikácia tlaku
    Špecifikácia 761A-LLP 761A-D 761A-500 761A-1K 761A-1.5K 761A-BP
    Maximálny tlak 75 mbar 2.5 bar 35 bar(g) 70 bar(g) 100 bar(g) 1,200 hPa
    Minimálny tlak -75 mbar -0.95 bar -0.9 bar -0.9 bar -0.9 bar 100 hPa
    Presnosť [1] 0.05% z rozsahu 0.02% z rozsahu 0,01% alebo 0.02% z rozsahu[2] 0,01% alebo 0.02% z rozsahu[2] 0,01% alebo 0.02% z rozsahu[2] 0.01% z rozsahu
    Stabilita 0.003% z rozsahu alebo 0.05 Pa 0.003% z rozsahu 0.003% z rozsahu 0.003% z rozsahu 0.003% z rozsahu 0.02 hPa
    Typ tlaku Diferenčný tlak, pretlak Diferenčný tlak, pretlak Absolútny tlak, pretlak Absolútny tlak, pretlak Absolútny tlak, pretlak Absolútny tlak
    Preťaženie
    1.1x
    Rozlíšenie
    6 číslic
    Jednotky tlaku
    Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg@0°C, cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C, mH2O@20°C, inH2O@20°C, inH2O@68°F, kg/m2, mtorr, torr, lb/ft2, tsi, užívateľom nastaviteľné
    Presnosť barometra N/A N/A 55 Pa 55 Pa 55 Pa N/A
    [1] Ročná presnosť zahŕňa ročnú stabilitu. Špecifikácia z rozsahu je k rozsahu modulu.
    [2] Platí pre meranie pretlaku. Pri meraní absolútneho tlaku je potrebné pripočítať presnosť barometra (platí pre ADT761A-500 a ADT761A-1K, ADT761A-1,5K).
    Additel ADT761A podporuje externé tlakové moduly ADT160A umožňujúce meranie pretlaku, podtlaku aj absolútneho tlaku v rozsahu -1 až 4200 bar.



    Špecifikácia elektrických veličín
    Veličina Rozsah Rozlíšenie Presnosť Poznámka
    mA meranie Automatický rozsah, ±25 alebo ±50 mA 0.1 μA 0.008% z meranej hodnoty +0.004% z rozsahu Impedancia<10Ω
    V meranie ±300 mV 1 μV 0.008% z meranej hodnoty +0.002% z rozsahu Impedancia >1GΩ
    Automatický rozsah, ±5, ±12 or ±30 V ±5V:20 μV 0.008% z meranej hodnoty +0.002% z rozsahu Impedancia >1MΩ
    ±12V:100 μV
    ±30V:100 μV
    Napájanie slučky 24 V Nedostupné ±0.24 V 50 mA (Max záťaž)
    mA generovanie 0 až 2.5 mA alebo 2.5 až 25 mA 0-2.5 mA: 0.05μA 0-2.5 mA: 0.008% z meranej hodnoty +0.1 μA 20 mA @ 1KΩ
    0-25 mA:0.5μA 0-25 mA: 0.008% z meranej hodnoty +1.0 μA
    Zdroj napätia 16 až 30 V 1 V ±0.5 V(24 V: ±0.24 V) 70 mA (Max záťaž)
    V generovanie 0 až 16 V 250 μV 0.008% z meranej hodnoty +0.002% z rozsahu
    Tlakový spínač Mechanický spínač, NPN, PNP Nedostupné Nedostupné Reakčný čaš<10 ms. Ak je spínač napájaný, napäťový rozsah bude (3-30) V
    Teplotná kompenzácia 5°C až 35°C
    Teplotný koeficient Mimo teplôt od 5°C do 35°C: <±0.0005% z meranej hodnoty +0.0001% z rozsahu/°C
    Ochrana proti zlému zapojeniu Až do 30 V ktorékoľvek dve svorky

    Detailnú špecifikáciu nájdete v datasheete.

    S pokročilou mikroprocesorovou technológiou, najmodernejšími kremíkovými snímačmi a veľmi jednoduchým používaním poskytujú inteligentné digitálny tlakové moduly série ADT161 a ADT161Ex presné a spoľahlivé riešenie pre širokú škálu tlakových aplikácií. Pre dosiahnutie najlepšieho výkonu je každý kremíkový snímač tlaku pred montážou špeciálne vystarnutý, testovaný a odtienený.



    • Kompatibilné s kalibrátormi ADT760, ADT761, ADT226 , ADT227 a ADT780
    • Rozsahy tlaku od vákua po 4.200 bar
    • Štandardná presnosť merania 0,02% z rozsahu
    • Zvýšená presnosť modelov Precision 0,01% z meranej hodnoty
    • Iskrovo-bezpečné modely ADT161Ex
    • Plná teplotná kompenzácia
    • Akreditovaná kalibrácia ISO 17025

    Typy tlakových modulov:

    GP – pre meranie pretlaku
    AP – pre meranie absolútneho tlaku
    DP – pre meranie diferenčného tlaku
    CP – pre meranie kombinovaného tlaku – pretlaku i podtlaku

    Tlakové pripojenie:

    Vonkajší závit 1/4″ NPT, 1/2″ NPT, 1/4″ BSP, 1/2″ BSP a M20x1,5

    Kompletný zoznam rozsahov nájdete v katalógovom liste.

    Kalibračné stojany

    Stojan pre pneumatické kalibrácie ADT121

    Stojan pre pneumatické kalibrácie ADT121

    Kalibračné stojany série Additel ADT120 sú určené k rozšíreniu počtu testovacích portov pri kalibrácii tlaku. Kalibračné stojany série ADT120 sú vybavené rukou uťahovateľnými konektormi, ktoré umožňujú pripojenie skúšaných prístrojov bez použitia náradia alebo teflónovej pásky. Dostupné sú s vnútornými závitmi 1/4″ NPT alebo BSP, 1/2″ NPT alebo BSP, M20x1,5. Hadica na pripojenie ku kalibrátoru je súčasťou štandardnej dodávky.
    Modely:
    ADT121: -1 až 250 bar, 4 porty, pneumatický, integrovaný odlučovač kvapalín a nečistôt
    ADT123: -1 až 1000 bar, 4 porty, hydraulický

    Katalógový list na stiahnutie. Videoukážka.

    Odlučovače nečistôt

    ADT100-FLT

    ADT100-FLT

    Additel 100-FLT-1K (s priezorom) je pneumatický odlučovač nečistôt a kvapalín pre rozsah -1,0 až 70 bar. Tento odlučovač je ideálny pre vaše pneumatické kalibrácie  obsahuje ľahko použiteľný vypúšťací ventil.

    Pre hydraulické aplikácie je možné použiť hydraulický filter Additel 100-FLT-10K až do tlaku 700 bar. S porozitou filtra 0,07 mm sú vo filtri zachytávané nečistoty.

    Každý filter je možné objednať so závitmi 1/4″ NPT alebo BSP, 1/2″ NPT alebo BSP, M20x1,5.

    Katalógový list na stiahnutie.



    Tlakové hadice

    Tlakové hadice Additel

    Tlakové hadice Additel

    Súpravy kalibračných hadíc série Additel 100 sú navrhnuté tak, aby umožnili tlakové kalibrácie na vzdialenejších miestach. Každá flexibilná hadica má dĺžku 1,5 m a tlakovú ododlnosť 550 bar alebo 1 000 bar. Z konektorov sú na výber rôzne veľkosti závitov typu NPT, BSP alebo M20. Na konci každej hadice je rukou uťahovateľná rýchlospojka, ktorá umožňuje pohodlné pripojenie skúšaného prístroja bez použitie ďalšieho náradia alebo teflónovej pásky.
    ADT100-HTK-8K: max. 550 bar, ADT100-HTK-15K: max. 1000bar
    Konektor s vonkajším závitom: 1/4″ NPT, 1/2″ NPT, 1/4″ BSP, 1/2″ BSP alebo M20x1,5
    Rýchlokonektor s vnútorným závitom: 1/8″ NPT, 1/4″ NPT, 3/8″ NPT, 1/2″ NPT, 1/8″ BSP, 1/4″ BSP, 3/8″ BSP, 1/2″ BSP alebo M20x1,5
    Katalógový list na stiahnutie.

    Sady redukcií

    Sada ADT102

    Sada ADT102

    ADT102: Sada obsahujúca 25 ks redukcií zo závitu 1/4″ NPT vonkajší závit na rôzne veľkosti a typy závitov, vrátane kufríka a hadice. (väčšina redukcií pre tlak do 1000 bar)

    Vhodné pre všetky tlakové pumpy Additel okrem Additel 949 ,959,960.

    Redukcie na vnútorné a vonkajšie závity NPT, BSP a metrické.

    Kompletný zoznam rozmerov nájdete v Katalógovom liste.





    Sada konektorov ADT103

    Sada konektorov ADT103

    ADT103: Sada obsahujúca 10 ks redukcií zo závitu 1/4″ NPT, 1/4″ BSP alebo M20x1,5 vonkajší závit (podľa výberu zákazníka) na rukou dotiahnuteľné rýchlokonektory. Sada je vrátane kufríka. (všetky redukcie pre tlak do 1000 bar)

    Vhodné pre všetky tlakové pumpy Additel okrem Additel 949 ,959,960.

    Rukou doťahovateľné konektory majú rozmery:1/8″ NPT, 1/4″ NPT, 1/2″ NPT, 1/8″ BSP, 1/4″ BSP, 3/8″ BSP, 1/2″ BSP, M10x1,0, M14x1,5, M20x1,5.

    Kompletný zoznam rozmerov nájdete v Katalógovom liste.



    Sada redukcií ADT104

    Sada redukcií ADT104

    ADT104: Sada vysokotlakových redukcií. Prechod z 1/4HP s vonkajším závitom (Autoclave M-250-C).  V sade je 17 kusov redukcií vrátane kufríka. Maximálny tlak pre jednotlivé konektory závisí od typu konkrétneho závitua a pohybuje sa od 1000 bar do viac než 4000 bar.

    Vhodné pre tlakové pumpy Additel 949 ,959,960.

    Kompletný zoznam rozmerov nájdete v Katalógovom liste.
