  • 774LF – konektor s vnitř. závitem do panelu

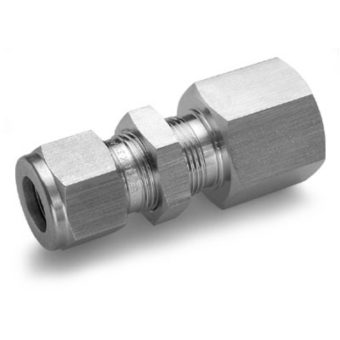

    774LF

    Konektor Let-Lok → NPT female (do panelu)
    Bulkhead Female Connector

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Ham-Let (UCT) špecialista

    Konektor pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem NPT. Má delší tělo a disponuje přídavnou maticí, která slouží pro uchycení do panelu. Tento konektor se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    774LF m a x b


    m = materiál: SS – nerez, B – mosaz

    a = rozměr Let-Lok (vnější průměr trubky): 6 12 mm, 1/8″1/2″

    b = velikost závitu NPT: 1/8″1/2″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    774LF SS 6MMx1/4

    nerezový konektor do panelu z Let-Lok pro trubku o vnějším průměru 6 mm na vnitřní závit 1/4″ NPT

    Dokument

    Jazyk

    Tabulka rozměrů dílu 774LF EN flag
